Описание

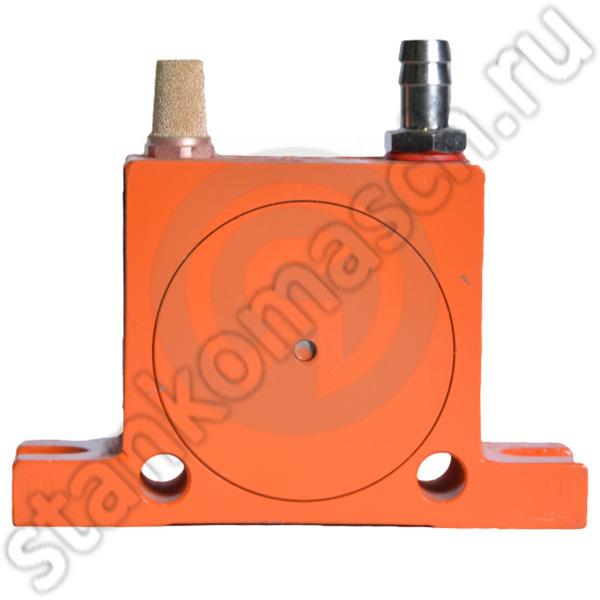

Вибратор пневматический ИВШ-25 производства завода "Красный Маяк" состоит из корпуса, который выполнен из стали. Он оснащен кольцами из высокопрочной стали. Внутри колец расположен стальной шарик. Корпус вибратора герметичен благодаря боковым крышкам и уплотнениям. Вибрация осуществляется за счет вынуждающей силы, которую создает шарик вращаясь внутри колец под действием струи сжатого воздуха.
Область применения
Вибратор пневматический шаровый ИВШ-25 предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Сжатый воздух подается к вибратору через штуцер и отводится через глушитель в окружающую среду. Вибрация создается в результате вращательного движения шарика по беговой дорожке внутри корпуса. Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма. Вибратор способен работать в любом положении, под любым углом. Вибраторы пневматические не требуют смазки Для эффективной работы вибратора требуется подать на вход вибратора чистый и профильтрованный сжатый воздух. Вибратор оснащен пневматическим глушителем. Периодически в процессе эксплуатации глушитель необходимо обезжиривать уайт-спиритом и продуть через него сжатый воздух в обратном направлении.
Комплектация
В комплект поставки входит:
Вибратор – 1шт.
Паспорт – 1экз.
| Артикул | 29656 |
| Синхронная частота, мин -1 |
9200
|
| Масса, кг |
1
аналогов 1 шт.
|
| Гарантия производителя |
18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию
|
| Бренд |
Красный маяк
|
| Страна |
Россия
|
| Габаритные размеры ДхШхВ, мм |
125х102х38
|
| Вынуждающая сила, кН |
0,91 .. 2,01
|
Гарантия:
Завод-изготовитель гарантирует исправную работу оборудования в течении срока указанного в паспорте на изделие,
при условии соблюдения потребителем правил эксплуатации и технического обслуживания.
Качество:
Завод-изготовитель гарантирует соответствие оборудования техническим требованиям изложенным в технических условиях или национальном стандарте.
Ознакомиться с национальными стандартами на предлагаемую продукцию можно в разделе инжиниринг госты.
