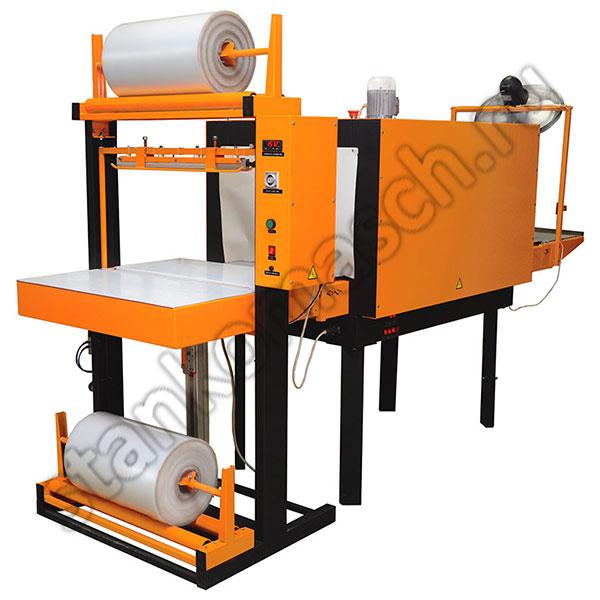

Качественная ручная термоупаковочная машина ТМ-1ПН применяется для штучной или групповой упаковки продукции в термоусадочную пленку. Особенности конструкции машины - термонож постоянного нагрева с пневмоприводом опускания. Изделие имеет большую сферу применения и позволяет упаковывать сувениры, продукты питания, запчасти, полиграфию, банки, бутылки, коробки, пакеты и другую продукцию, изделие не сложно в эксплуатации, не требует сложного ухода, легко монтируется после перемещения. Ручная термоупаковочная машина ТМ-1ПН имеет комплект состоящий из -
• Модуль 1: - Термонож постоянного нагрева с пневмоприводом опускания, двухрулонная система подачи пленки, блок управления, направляющие продукции.
• Модуль 2: - Однозонный термотоннель с проходным окном 600 х 400 мм, пластинчатый транспортер, блок управления.
Надежные термоупаковочные машины ТМ-1ПН позволят Вас выполнить необходимый объем работ за сравнительно небольшой отрезок времени. Примерный размер продукции, которую можно упаковать при помощи изделия 350 х 450 х 360 мм. В результате помещения в герметичную пленочную оболочку продукция оказывается защищенной от мелких повреждений, намокания, загрязнения в процессе транспортировки и хранения перед реализацией. Изделия не сложны в эксплуатации, просты в обслуживании и надежны. Так же термоупаковочные машины ТМ-1ПН являются достаточно удобными изделиями – оператор может регулировать температуру запаивающего ножа и время запаивания. Изделия имеют такие важные особенности как -
• Термонож опускается вручную и удерживается за счет электрического магнита, осуществляя пайку двух швов и разрез между ними. Исполнительные механизмы возвращают термонож в исходное положение.
• Последующие упаковки сталкивают предыдущие на транспортер термотуннеля, проходя между регулируемыми направляющими.
• В термотуннеле осуществляется термоусадка, за счет конвекции разогретого воздуха, температура которого поддерживается автоматически.
• Приемный рольганг с узлом охлаждения готовой упаковки.
На все возникающие вопросы ответят высококвалифицированные менеджеры нашей компании.
| Технические характеристики продукции | |
| Артикул | 0 |
| Размеры машины в сборе (ДхШхВ), мм | 3240х1070х1750 |
| ТЕРМОНОЖ: Габаритные размеры (ДхШхВ) без пленки, мм | 1030х1070х1750 |
| ТЕРМОКАМЕРА: Максимальная потребляемая мощность, кВт | 12 |
| ТЕРМОНОЖ: Потребляемая мощность в момент включения, кВт | Постоянный нагрев |
| РОЛЬГАНГ: Размеры приемного рольганга (ДхШ), мм | 400х540 |
| ТЕРМОНОЖ: Давление воздуха в магистрали, Мпа (кг/см2) | 0.4 - 0.6 (4 - 6) |
| ТЕРМОКАМЕРА: Масса, кг | 160 |
| ТЕРМОНОЖ: Размеры рабочей части термоножа (ДхШ), мм | 610 |
| ТЕРМОКАМЕРА: Габаритные размеры в рабочем положении (ДхШхВ), мм | 2210х870х1730 |
| ТЕРМОНОЖ: Тип сварки | Постоянный |
| ТЕРМОКАМЕРА: Рабочая нагрузка на конвейер не более, кг/м2 | 50 |
| ТЕРМОНОЖ: Ширина подающего стола, мм | 765 |
| ТЕРМОКАМЕРА: Диапазон регулировки температуры нагрева, °С | 20 - 220 |
| ТЕРМОУСАДОЧНАЯ ПЛЕНКА: Тип намотки пленки | Полотно |
| ТЕРМОКАМЕРА: Скорость движения конвейера, м/мин | 4 |
| ТЕРМОКАМЕРА: Параметры электропитания, В/Гц | 380/50 |
| ТЕРМОУСАДОЧНАЯ ПЛЕНКА: Тип термоусадочной пленки | Полиэтилен (ПЭ) |
| ТЕРМОНОЖ: Длина подающего стола, мм | 765 |
| ТЕРМОКАМЕРА: Размеры конвейера (ДхШ), мм | 1800х540 |
| Тип блока управления термокамеры/термонож | Раздельный |
| ТЕРМОНОЖ: Количество нагревательных элементов (обрезка, сварка пленки) | 1 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ - 4 |
| ТЕРМОКАМЕРА: Размеры проходного окна камеры (ШхВ), мм | 600х400 |
| Производительность линии, уп/час | 250 |
| ТЕРМОНОЖ: Максимальная ширина пленки, мм | 570 |
| Максимальные габариты упаковываемой продукции (ДхШхВ), мм | 300х500х360 |
| ТЕРМОКАМЕРА: Тип звена конвейерной ленты | Пластина |
| ТЕРМОКАМЕРА: Длина камеры, мм | 1200 |
| ТЕРМОНОЖ: Масса, кг | 140 |
| Масса, кг | 300 |
Завод-изготовитель гарантирует исправную работу оборудования в течении срока указанного в паспорте на изделие, при условии соблюдения потребителем правил эксплуатации и технического обслуживания.
Завод-изготовитель гарантирует соответствие оборудования техническим требованиям изложенным в технических условиях или национальном стандарте. Ознакомиться с национальными стандартами на предлагаемую продукцию можно в разделе инжиниринг госты.
