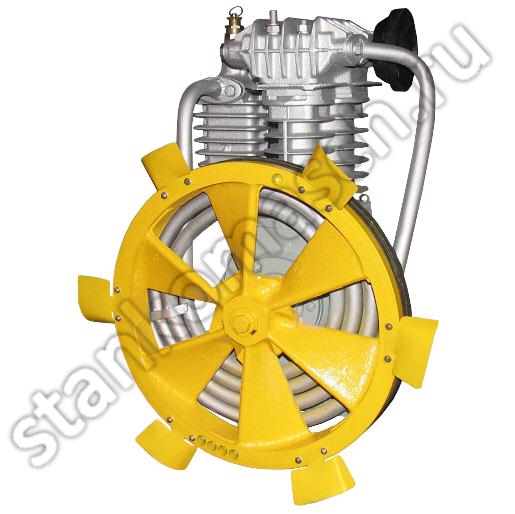

Компрессорная головка С415М

Головка С415М представляет собой основной рабочий модуль, необходимый для сборки мощной компрессорной станции. Ее необходимо дополнить приводом и ресивером, для получения производительной станции, способной обеспечивать подачу 630 л/мин сжатого воздуха под давлением до 10 бар. Сжатие осуществляется в две ступени, для чего используются два рабочих цилиндра с рядным расположением.

Конструкция агрегата:

• Картер с кривошипно-шатунным механизмом.
• Поршневой блок цилиндров с головками.
• Система клапанов.
• Маховик с охлаждающими лопастями.

Особенности работы

Примененная шатунно-поршневая система обеспечивает 2-ступенчатое сжатие воздушной смеси для получения требуемых параметров давления. Воздух последовательно проходит цилиндры низкого и высокого давления. По достижению 10 бар, срабатывает предохранительный клапан, открывающий выход воздушного потока в накопительный ресивер.

Система принудительного охлаждения

Для защиты от перегрева, используется холодильник и охлаждающие ребра, обдуваемые лопастями маховика. Теплообмен происходит одновременно за счет обтекания потоками холодного воздуха, а также передачей тепла масляной жидкости в картере. Это гарантирует стабильность и продолжительность работы.

Обслуживание:

• Перед каждым запуском необходима проверка уровня масла в картере с помощью щупа.
• Периодически проводится промывка картера и замена прокладок.
• При необходимости рабочие камеры очищают от нагара и шлака без использования жестких абразивов.

Особенности модели:

• Поставляется в сборе с маховиком и охлаждающими лопастями.
• Не требует заправки маслом после приобретения.
• Требования к приводу – электродвигатель 7,5 кВт или бензиновый, дизельный аналог по мощности.
• Способ установки – фиксация на ресивере с помощью четырех болтов.
